• 1 pha/3 pha 220V ~ 240V 50W ~ 1kW
• SVPWM/Kiểm soát vectơ
• 5 phím / Bảng điều khiển phía trước LED 5 chữ số
• Hỗ trợ bộ mã hóa gia tăng 17 bit / tuyệt đối 23 bit
Tư vấn nhanh
Kỹ sư hỗ trợ 24/7
Giải pháp tối ưu
Sản phẩm chính hãng
Giá tốt
Linh hoạt công nợ
Giao hàng toàn quốc
Freeship theo đơn
Bảo hành nhanh
Đồng hành trọn đời

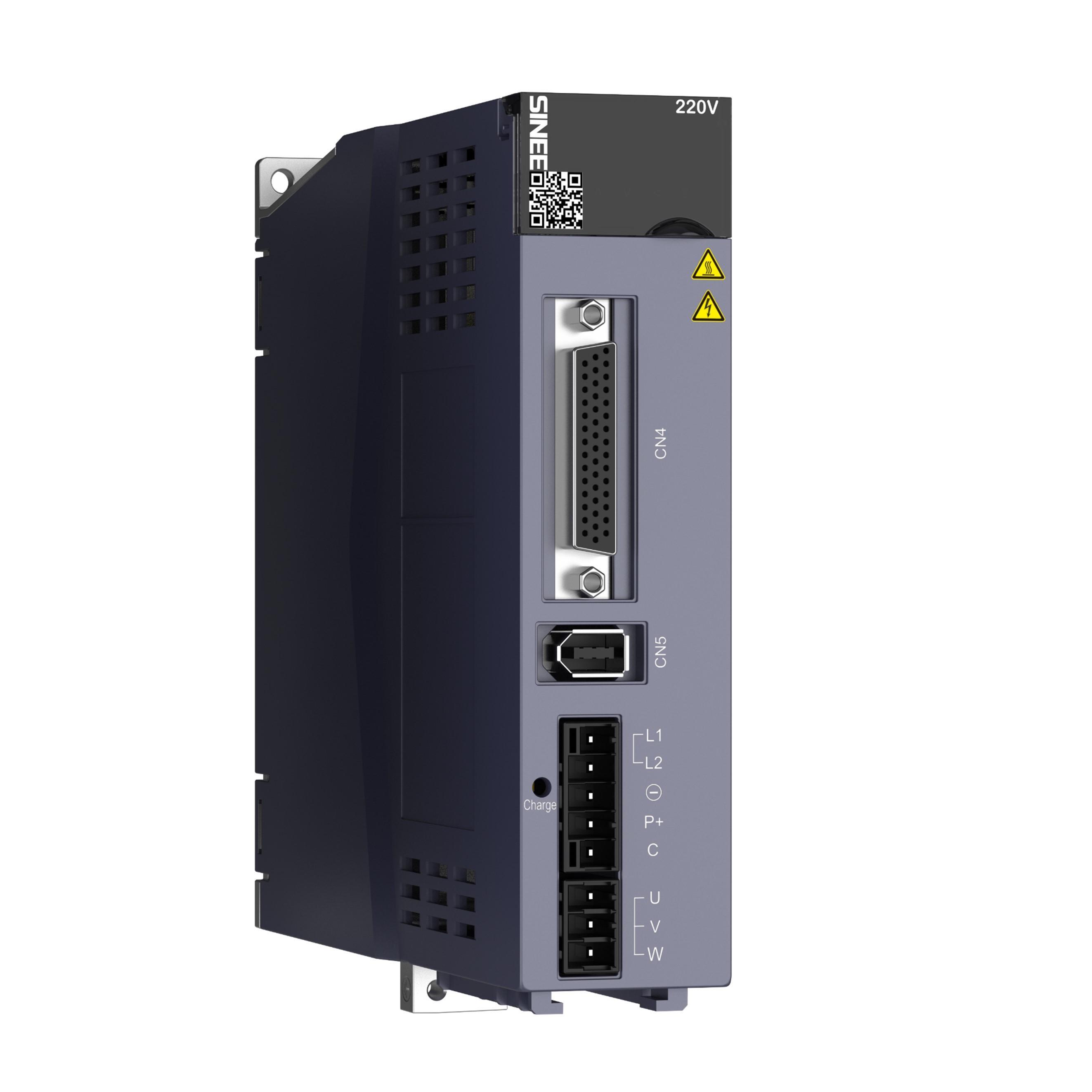

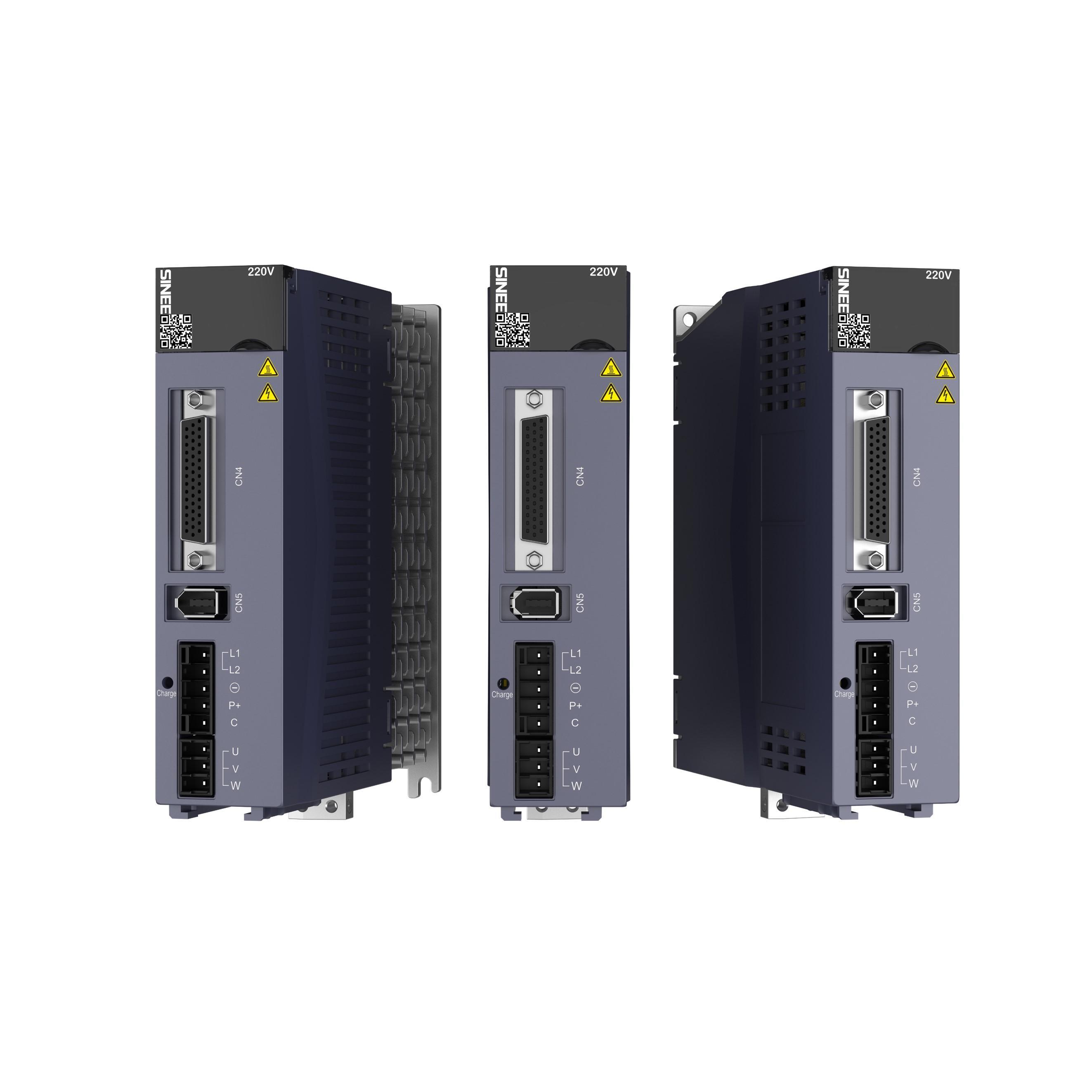

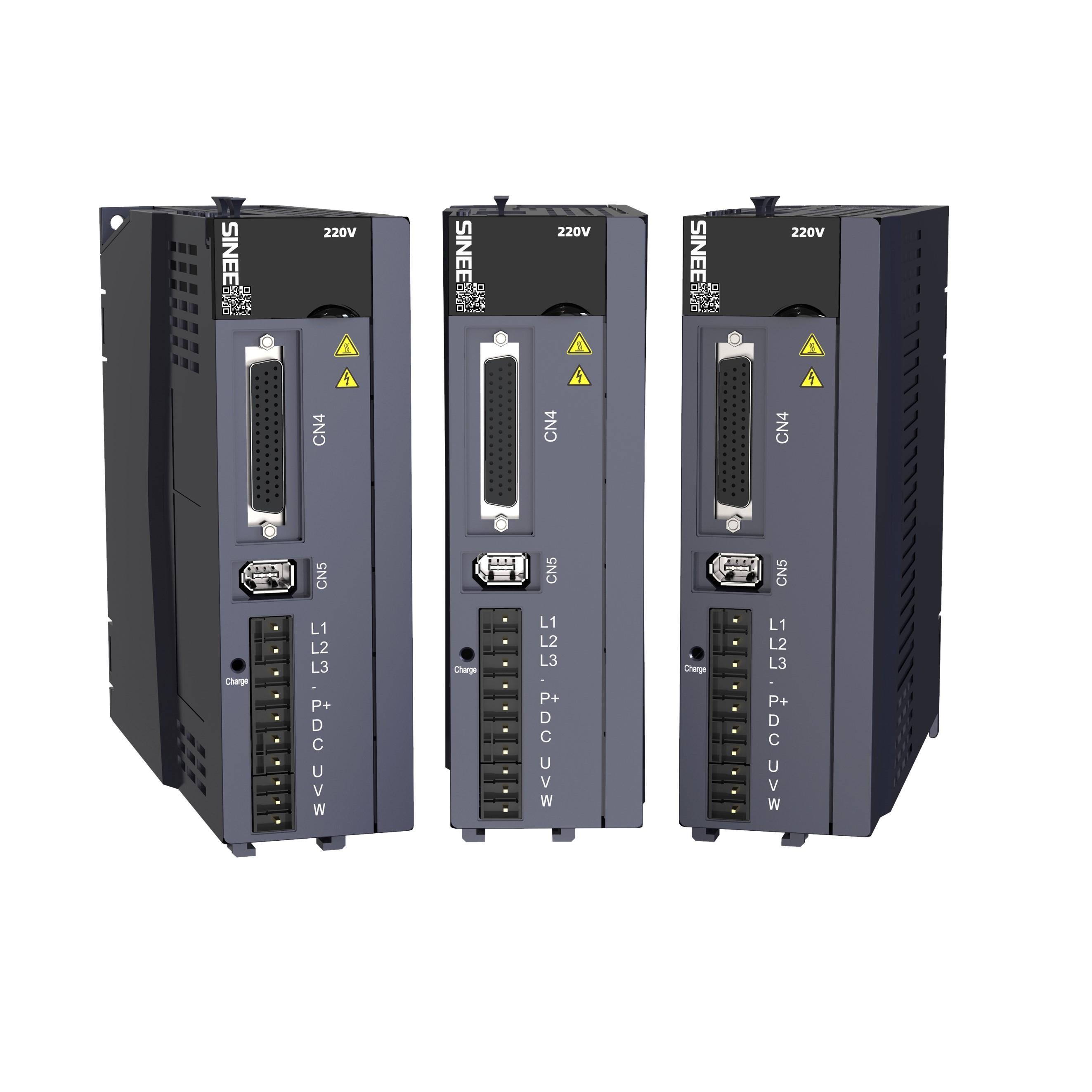

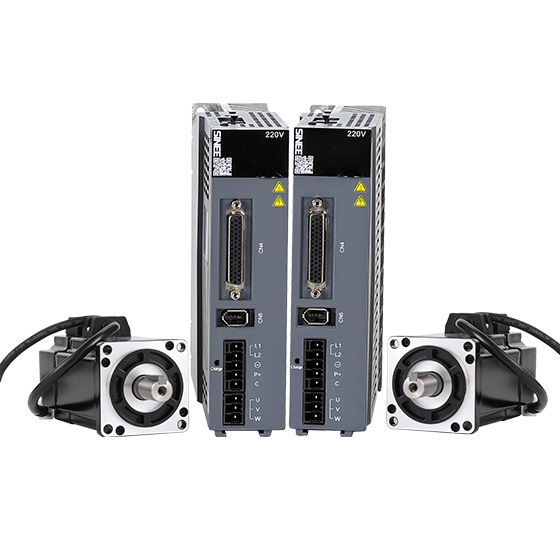

Bộ điều khiển servo dòng EA190
Một pha/ba pha 220V ~ 240V 50W ~ 1kW
- Phản hồi tốc độ cao
- Điều khiển thông minh
- Định vị có độ chính xác cao
- Ổn định và đáng tin cậy
|
Điều kiện hoạt động |
Nhiệt độ | Nhiệt độ làm việc 0~40°, nhiệt độ bảo quản -20° ~85° | ||||
| Độ ẩm | Làm việc/lưu trữ: ≤ 90% RH (không có ngưng tụ sương) | |||||
| Độ cao | ≤ 1.000 m | |||||
| Rung động | ≤ 4,9 m/s2, 10~60 Hz (không được phép hoạt động tại điểm cộng hưởng) | |||||
| Phương pháp làm mát | Làm mát bằng quạt | |||||
| Phương pháp kiểm soát | SVPWM, kiểm soát véc tơ | |||||
| Sáu chế độ điều khiển | Kiểm soát tốc độ, kiểm soát vị trí, kiểm soát mô-men xoắn, kiểm soát tốc độ/vị trí, kiểm soát mô-men xoắn/tốc độ, kiểm soát vị trí/mô-men xoắn | |||||
| Mặt trước | 5 phím, đèn LED 5 chữ số | |||||
| Phanh tái tạo | Bộ phận phanh và điện trở tích hợp; có thể kết nối điện trở phanh bên ngoài | |||||
| Chế độ phản hồi | Hỗ trợ bộ mã hóa gia tăng 17 bit / tuyệt đối 23 bit | |||||
|
Đầu vào / đầu ra kỹ thuật số |
Đầu vào |
Khởi động servo, thiết lập lại cảnh báo, xóa bộ đếm độ lệch xung vị trí, lựa chọn hướng lệnh tốc độ, chuyển mạch đa phân đoạn vị trí/tốc độ, kích hoạt lệnh bên trong, chuyển đổi chế độ điều khiển, vô hiệu hóa xung, vô hiệu hóa truyền động tiến, vô hiệu hóa truyền động lùi, chạy tiến, chạy lùi |
||||
| Đầu ra | Servo sẵn sàng, đầu ra phanh, đầu ra quay của động cơ, tín hiệu tốc độ bằng không, tiếp cận tốc độ, đạt tốc độ, tiếp cận vị trí, giới hạn mô-men xoắn, giới hạn tốc độ quay, đầu ra cảnh báo, đầu ra báo động. |
|||||
|
Chức năng bảo vệ |
Phần cứng |
Quá áp, dưới áp, quá tốc độ, quá nhiệt, quá tải, quá tốc độ, báo động mã hóa, |
||||
| Phần mềm | Lỗi vị trí quá lớn, lỗi EEPROM, v.v. | |||||
| Chức năng theo dõi dữ liệu báo động | Ghi lại 4 nhóm báo động lịch sử và dữ liệu có liên quan | |||||
| Chức năng giao tiếp | Modbus RTU | |||||
|
Độ phân giải đầu ra tín hiệu mã |
Loại tín hiệu | Đầu ra vi sai A, B, Z, đầu ra tín hiệu hở Z; Có thể thiết lập độ rộng tín hiệu Z. | ||||
| Nghị quyết | Bất kỳ phân chia tần số nào cũng có thể được lập trình và xuất ra trước hoặc sau khi nhân đôi tần số bốn lần | |||||
|
Chế độ |
Tần số xung đầu vào tối đa | Chế độ đầu vào vi sai: 500 Kpps Chế độ đầu vào cực thu hở: 200 Kpps |
||||
| Chế độ lệnh xung | Xung + ký hiệu, xung trực giao pha A và B, CW/CCW | |||||
| Chế độ điều khiển lệnh | Lệnh xung ngoài, lệnh vị trí nhiều đoạn | |||||
|
Chế độ |
Lọc thông thấp, bộ lọc FIR, làm mịn hình thang của lệnh vị trí nhiều đoạn |
|||||
| Tỷ số truyền điện tử | Tỷ số truyền động điện tử: bội số N/M (0,001 < N/M < 64000 = N: 1~230, M: 1 ~ 230 | |||||
|
Độ chính xác vị trí |
Lệnh xung ±1 |
|||||
|
Chế độ |
Chế độ điều khiển lệnh | lệnh tốc độ kỹ thuật số, lệnh tốc độ nhiều giai đoạn, lệnh nhích | ||||
| Chế độ làm mịn lệnh | Lọc thông thấp, đường cong S mượt mà | |||||
| Giới hạn mô-men xoắn | Giới hạn cài đặt kỹ thuật số | |||||
| Tỷ lệ điều chỉnh tốc độ | 1:5000 (bộ mã hóa 23 bit) | Tốc độ tối thiểu/tốc độ quay định mức của hoạt động ổn định liên tục dưới tải định mức |
||||
| Băng thông | Không ít hơn 800 Hz (trong trường hợp bộ mã hóa 23 bit) | |||||
|
Tỷ lệ điều chỉnh tốc độ |
Biến động tải (0 ~100%) | Tối đa 0,1% |
Đối với bộ mã hóa 23 bit, khi lệnh tốc độ là |
|||
| Thay đổi điện áp nguồn ±10% | Tối đa 0,1% | |||||
| Nhiệt độ môi trường (0~50℃) |
Tối đa 0,1% | |||||
|
Chế độ điều khiển mô-men xoắn |
Chế độ điều khiển lệnh | lệnh mô-men xoắn kỹ thuật số | ||||
|
Chế độ |
Lọc thông thấp |
|||||
| Giới hạn tốc độ | Giới hạn cài đặt kỹ thuật số | |||||
| Sự chính xác | ±3% (độ chính xác lặp lại hiện tại) | |||||
