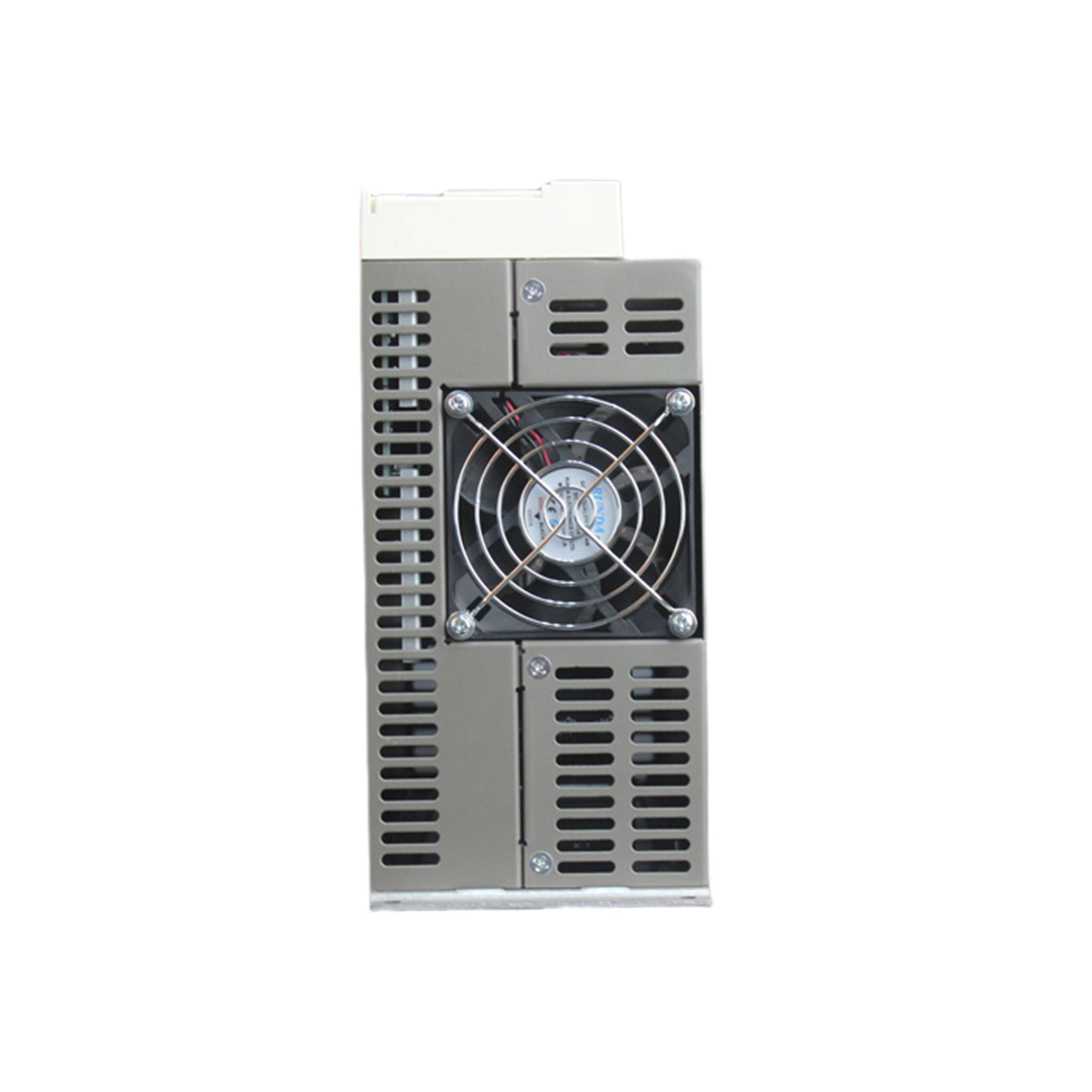

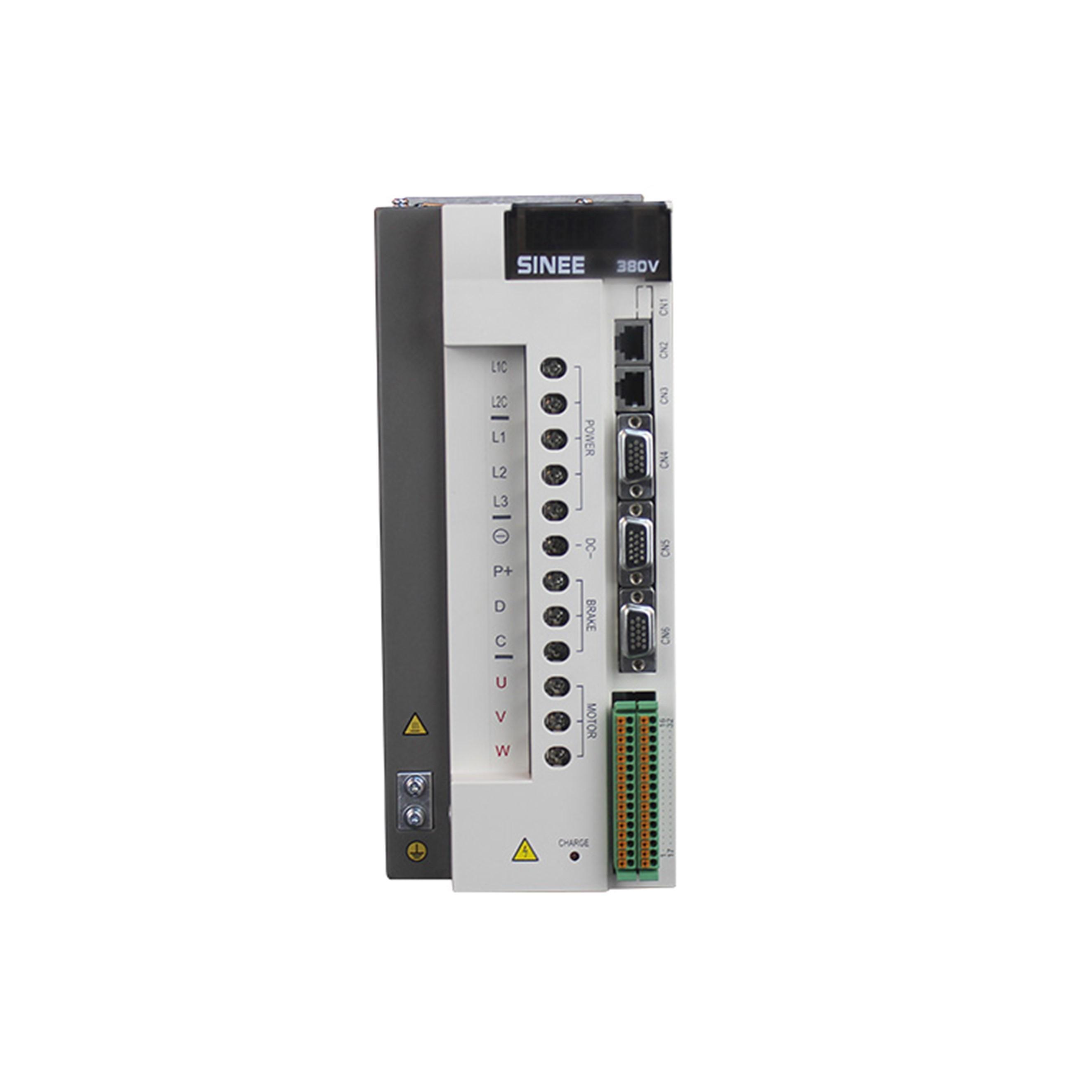

Servo trục chính EA200A
Bộ điều khiển servo dòng EA200A là bộ servo AC công suất trung bình hiệu suất cao do Sine Electric phát triển. Dòng sản phẩm này áp dụng công nghệ điều khiển động cơ tiên tiến. Chip DSP chuyên dụng, mảng cổng lập trình quy mô lớn (CPLD/FPGA) và mô-đun nguồn PIM, có khả năng tích hợp cao, bảo vệ hoàn hảo, độ tin cậy cao, v.v.
Thuật toán điều khiển PID được tối ưu hóa thực hiện điều khiển kỹ thuật số chính xác về vị trí, tốc độ và mô-men xoắn, với độ chính xác cao và phản hồi nhanh. Cung cấp khả năng điều chỉnh trực tuyến của độ lợi servo và tỷ số truyền điện tử.
Nó có giao diện kỹ thuật số và tương tự phong phú, có thể kết hợp với nhiều thiết bị điều khiển cấp cao, hỗ trợ giao thức truyền thông MODBUS và thuận tiện cho việc kết nối mạng.
Nó hỗ trợ động cơ đồng bộ nam châm vĩnh cửu và động cơ không đồng bộ, và có thể được sử dụng rộng rãi trong các lĩnh vực tự động hóa như máy công cụ CNC, in ấn và máy đóng gói, máy dệt, máy chế biến thép, robot và dây chuyền sản xuất tự động.
| Mục | Đặc điểm kỹ thuật | |
| Nguồn điện | Điện áp cung cấp định mức | Ba pha 380V-20%～415V+20% 。50～60Hz±5%，Tỷ lệ mất cân bằng điện áp<3% |
|
Đầu ra |
Điện áp đầu ra tối đa | Điện áp đầu ra tối đa giống với điện áp cung cấp đầu vào |
| Xếp hạng dòng điện đầu ra | 100% Dòng điện định mức đầu ra liên tục | |
| Dòng quá tải tối đa | Dòng điện định mức 150% trong 60 giây，Dòng điện định mức 180% trong 10 giây，Dòng điện định mức 200% trong 2 giây | |
|
Thông số kỹ thuật điều khiển cơ bản |
chế độ lái xe | (FVC） |
| Chế độ đầu vào | Đầu vào vị trí, đầu vào tốc độ, đầu vào mô-men xoắn | |
| Chế độ điều khiển khởi động-dừng | bàn phím, thiết bị đầu cuối điều khiển, giao tiếp | |
| Phạm vi kiểm soát tốc độ | 0～32000 vòng/phút | |
| Độ phân giải tần số đầu vào | Đầu vào kỹ thuật số: 1 vòng/phút Đầu vào tương tự: 0,1% tốc độ tối đa | |
| Phạm vi tốc độ | 736,111,111 | |
| Độ chính xác kiểm soát tốc độ | ±0,2% Tốc độ đồng bộ định mức | |
| Thời gian tăng tốc và giảm tốc | 0,01 giây～650,00 giây | |
| Mô-men xoắn khởi động | 200%/0 vòng/phút | |
| Độ chính xác kiểm soát mô-men xoắn | Mô-men xoắn định mức ±5% | |
| Tự động điều chỉnh điện áp đầu ra | Điện áp đầu vào thay đổi, điện áp đầu ra về cơ bản vẫn không đổi | |
| Giới hạn dòng điện tự động | Tự động giới hạn dòng điện đầu ra để tránh tình trạng ngắt quá dòng thường xuyên | |
| Đầu vào tín hiệu | Truyền thông, đa tốc độ, tương tự, xung tốc độ cao bên ngoài, v.v. | |
|
Đầu vào và đầu ra |
Công suất tham chiếu | 10V/20mA |
| Công suất điều khiển đầu cuối | 24V/200mA | |
| Đầu vào kỹ thuật số | 7（X1～X7）đầu vào đa chức năng kỹ thuật số | |
|
Đầu vào tương tự |
2（AI1～AI2) Đầu vào tương tự | |
| Nguồn điện áp đầu vào -10 ~ 10V; | ||
|
Đầu ra kỹ thuật số |
4(Y1～Y4) Đầu ra kỹ thuật số đa chức năng | |
| Y1～Y2 Dòng điện đầu ra tối đa 50mA | ||
| Đầu ra analog | Đầu ra analog đa chức năng 2 chiều (AO1/AO2), có thể xuất ra 0~10V | |
|
Màn hình bàn phím |
Màn hình LED |
Thông tin liên quan đến trình điều khiển màn hình ống kỹ thuật số LED |
| Sự bảo vệ | Sự bảo vệ | Chập mạch, quá dòng, quá áp, thấp áp, mất pha, quá tải, quá nhiệt, quá tốc độ và lỗi bên ngoài, v.v. |
|
Điều kiện sử dụng |
Địa điểm lắp đặt | Trong nhà, dưới 1 km so với mực nước biển, không có bụi, khí ăn mòn và ánh nắng trực tiếp |
| Môi trường áp dụng | -10℃～+40℃,20%～90%RH(không ngưng tụ) | |
| Rung động | <0,5g | |
| Môi trường lưu trữ | -25℃～+65℃ | |
| Phương pháp cài đặt | Tủ điều khiển điện treo tường, đặt sàn, xuyên tường | |
| Mức độ bảo vệ | IP20/IP21（Lên đến 450kW） | |
| Loại làm mát | Làm mát bằng không khí cưỡng bức | |
