• 1 pha 220V ~ 240V 0,1~1kW
• 3 pha 220V ~ 240V 0,75~1,5kW
• 3 pha 340V ~ 460V 1,5~30kW
• SVPWM/Kiểm soát vectơ
• Vòng lặp dòng điện lên đến 625KHZ
• Độ chính xác ±1%
Tư vấn nhanh
Kỹ sư hỗ trợ 24/7
Giải pháp tối ưu
Sản phẩm chính hãng
Giá tốt
Linh hoạt công nợ
Giao hàng toàn quốc
Freeship theo đơn
Bảo hành nhanh
Đồng hành trọn đời

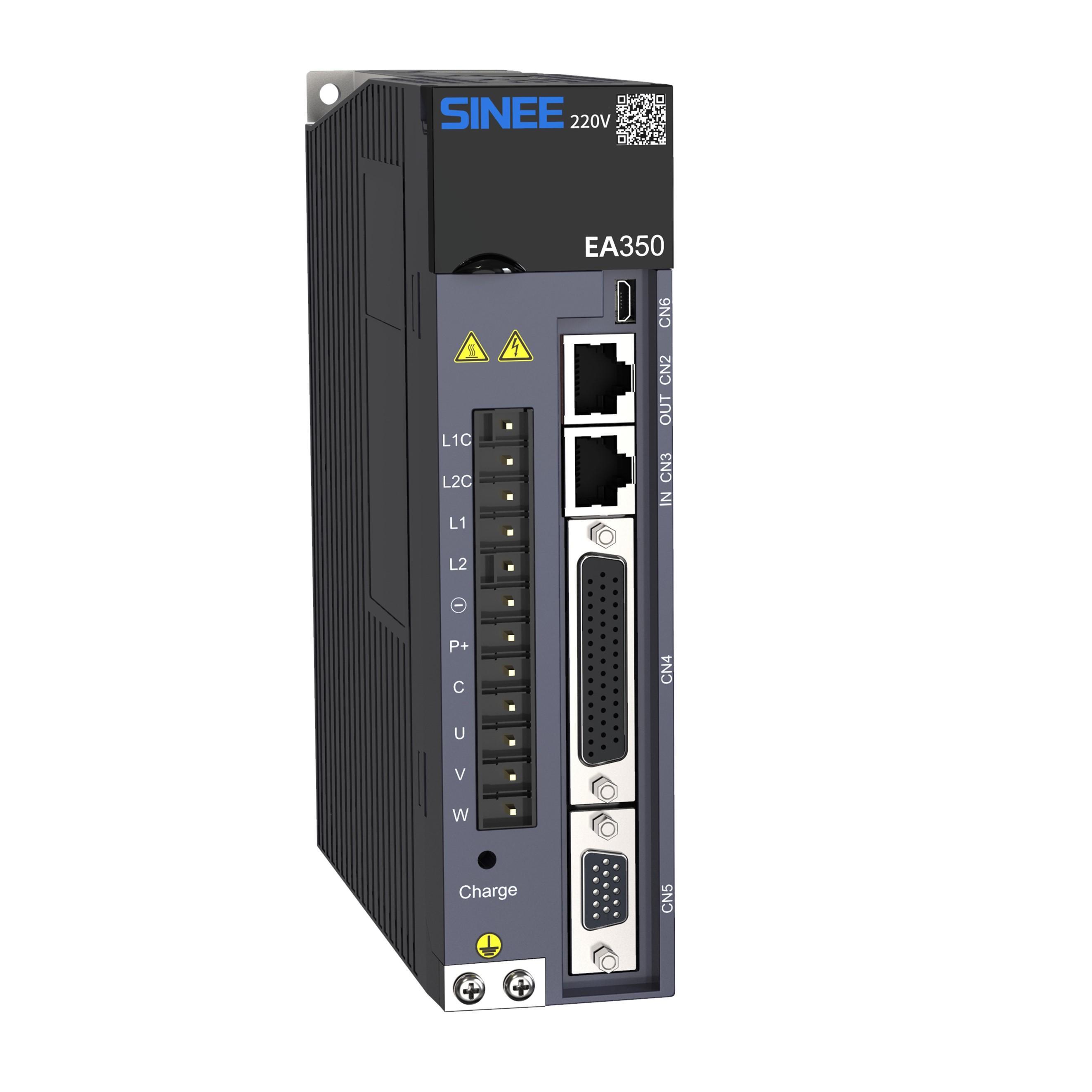

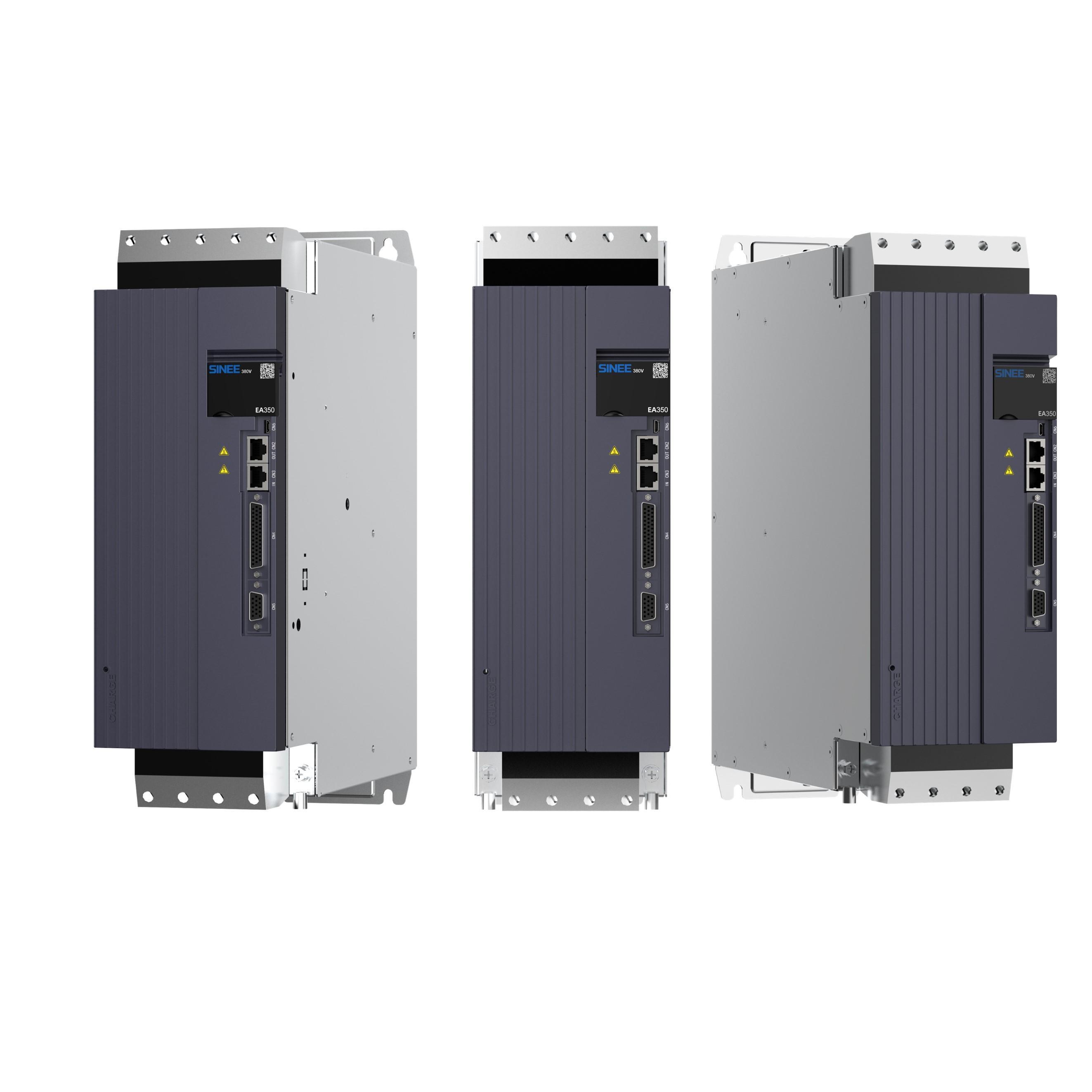

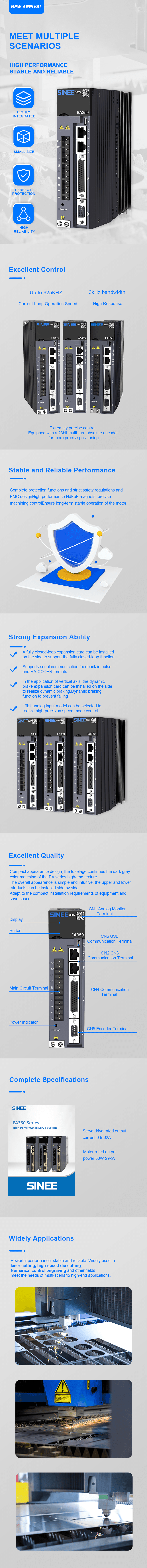

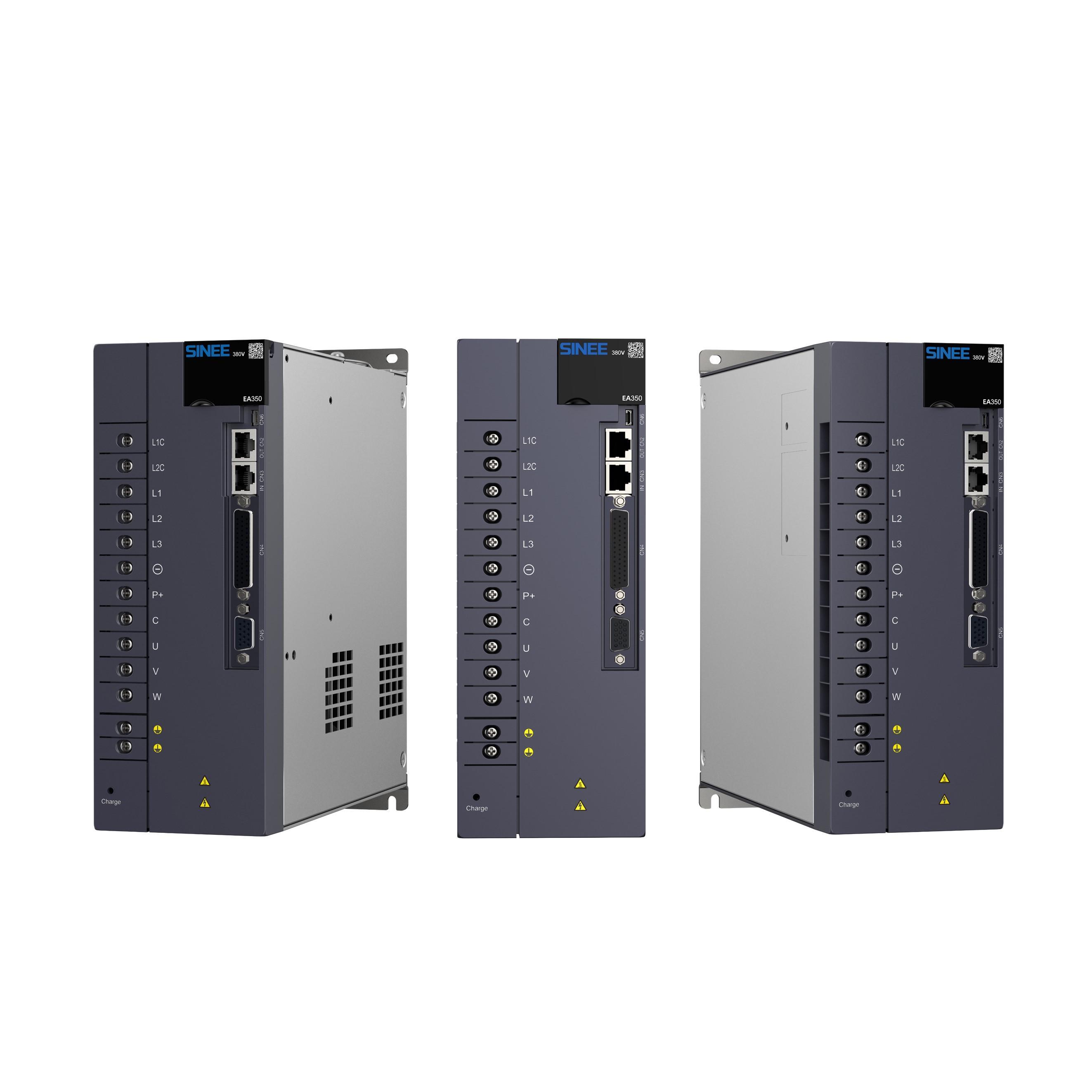

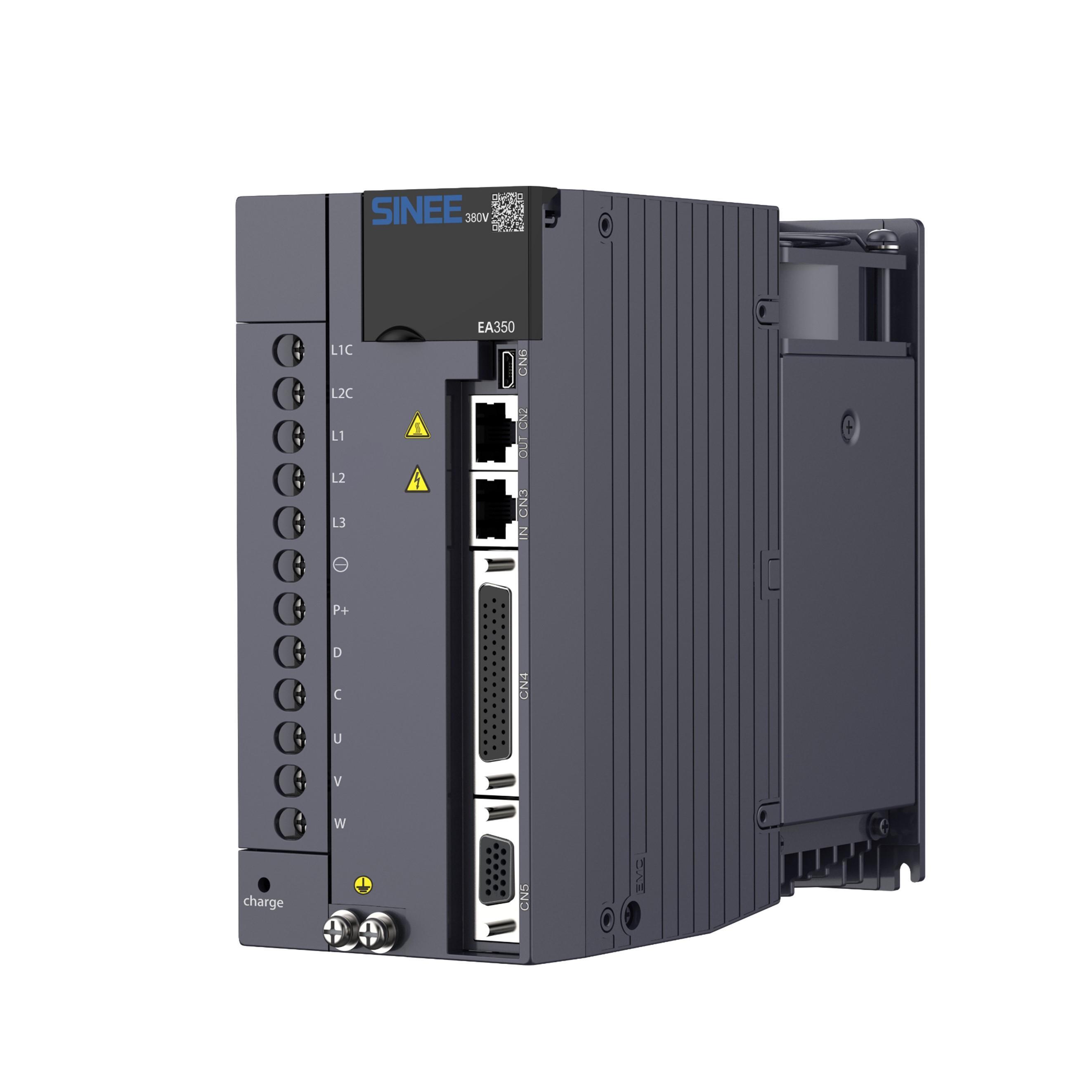

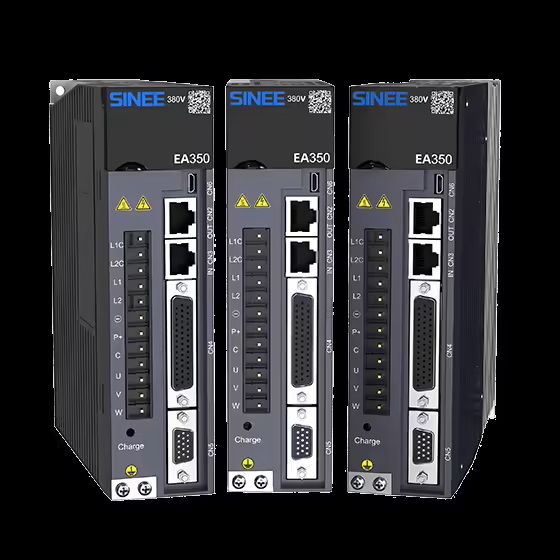

Trình điều khiển servo EA350series
Một pha 220 V ~ 240 V 0,1~1 kW
Ba pha 220 V ~ 240 V 0,75~1,5 kW
Ba pha 340 V ~ 460 V 1,5~30 kW
•Hiệu suất cao
•Khả năng tương thích điện từ cao
• Đa chức năng và có thể mở rộng
• Định vị có độ chính xác cao
•Biến động mô-men xoắn thấp
•Hoàn thành các nhiệm vụ cụ thể
• Giảm không gian lắp đặt
•Độ tin cậy cao
|
Điều kiện hoạt động |
Nhiệt độ | Nhiệt độ làm việc 0~40° nhiệt độ bảo quản -20 ° ~85° | ||
| Độ ẩm | Làm việc / lưu trữ: ≤ 90% RH (không ngưng tụ sương) | |||
| Độ cao | ≤ 1.000 m | |||
| Rung động | ≤ 4,9 m/s2, 10~60 Hz (không được phép hoạt động tại điểm cộng hưởng) | |||
| Phương pháp làm mát | Làm mát bằng quạt | |||
| Phương pháp kiểm soát | SVPWM, kiểm soát véc tơ | |||
| Sáu chế độ điều khiển | Kiểm soát tốc độ, kiểm soát vị trí, kiểm soát mô-men xoắn, kiểm soát tốc độ/vị trí, kiểm soát mô-men xoắn/tốc độ, kiểm soát vị trí/mô-men xoắn | |||
| Mặt trước | 5 phím, đèn LED 5 chữ số | |||
| Phanh tái tạo | Bộ phận phanh tích hợp (điện trở phanh tích hợp được cung cấp trong một số thông số kỹ thuật), có thể có điện trở bên ngoài được kết nối | |||
| Chế độ phản hồi | Bộ mã hóa truyền thông nối tiếp RS485, giao thức RA-CODER hoặc FA-FORMAT (hỗ trợ phiên bản FA-FORMAT không chuẩn) | |||
|

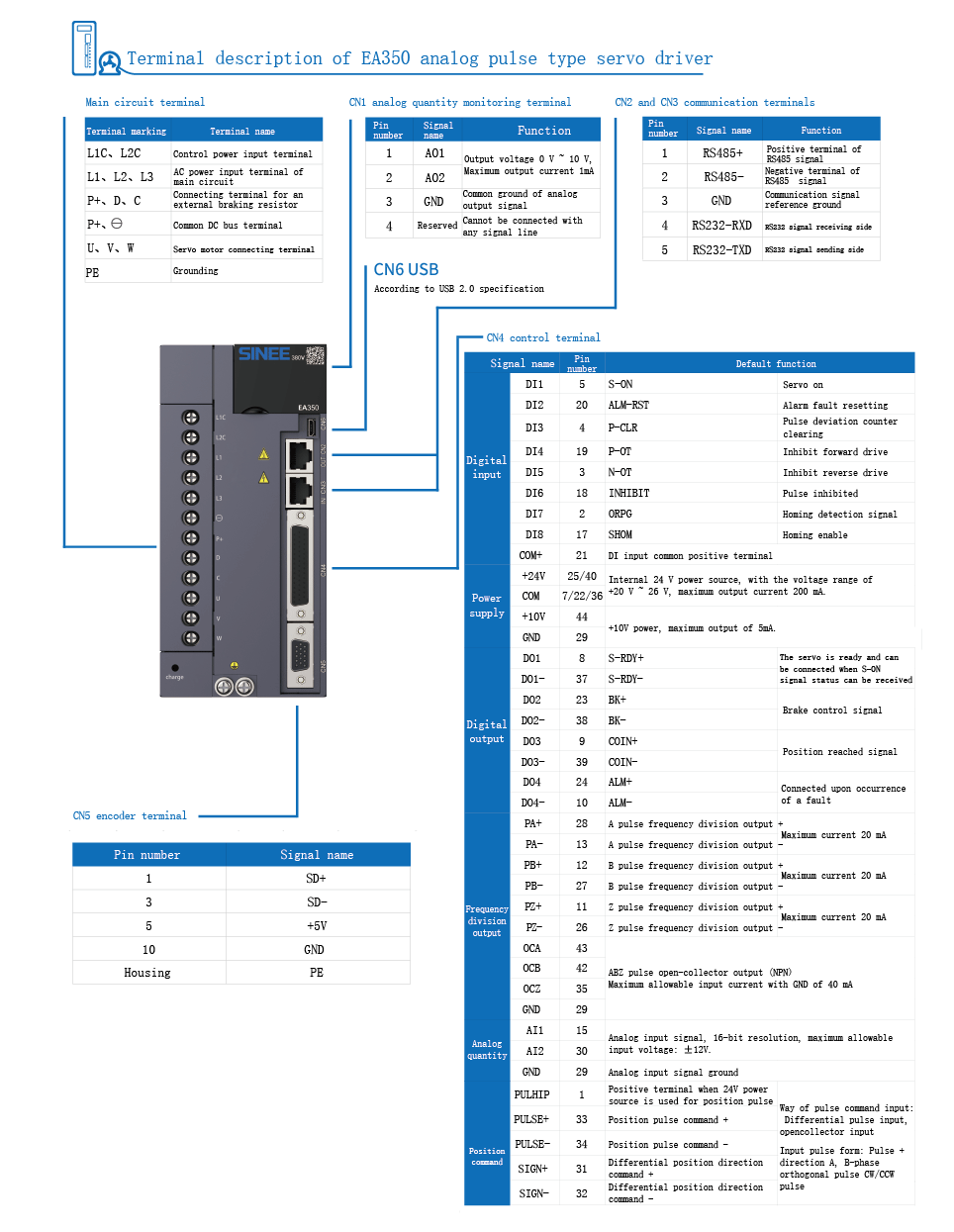

Đầu vào/đầu ra kỹ thuật số |
Đầu vào | Vô hiệu hóa xung, vô hiệu hóa truyền động tiến, vô hiệu hóa truyền động lùi, tiến một inch, lùi một inch | ||
| Đầu ra | Servo sẵn sàng, đầu ra phanh, đầu ra quay của động cơ, tín hiệu tốc độ bằng không, tiếp cận tốc độ, đạt tốc độ, tiếp cận vị trí, giới hạn mô-men xoắn, giới hạn tốc độ quay, đầu ra cảnh báo, đầu ra báo động. | |||
|
Phần mềm chức năng bảo vệ |
Phần cứng | Quá áp, dưới áp, quá tốc độ, quá nhiệt, quá tải, quá tốc độ, báo động mã hóa, v.v. | ||
| Phần mềm | Lỗi vị trí quá lớn, lỗi EEPROM, v.v. | |||
| Chức năng theo dõi dữ liệu báo động | Ghi lại 4 nhóm báo động lịch sử và dữ liệu có liên quan | |||
|
Chức năng giao tiếp |
Modbus RTU |
|||
|
Bộ mã hóa |
Loại tín hiệu | Đầu ra vi sai A, B, Z, đầu ra cực thu hở tín hiệu Z; Có thể thiết lập độ rộng tín hiệu Z. Đầu ra cực thu hở xung A/B/Z (NPN) |
||
| Nghị quyết | Bất kỳ phân chia tần số nào cũng có thể được lập trình và xuất ra trước hoặc sau khi nhân đôi tần số | |||
|
Chế độ |
Tần số xung đầu vào tối đa | Chế độ đầu vào vi sai: 500Kpps Chế độ đầu vào collector hở: 200 Kpps |
||
| Chế độ lệnh xung | Xung + ký hiệu, xung trực giao pha A và B, CW/CCW | |||
| Chế độ điều khiển lệnh | Lệnh xung ngoài, lệnh vị trí nhiều đoạn | |||
|
Chế độ làm mịn lệnh |
Lọc thông thấp, bộ lọc FIR, làm mịn hình thang của lệnh vị trí nhiều đoạn |
|||
| Tỷ số truyền điện tử | Tỷ số truyền động điện tử: bội số N/M (0,001 < N/M < 64000 = N: 1~230, M: 1 ~230 | |||
| Độ chính xác vị trí | Lệnh xung ±1 | |||
|
Chế độ |
Chế độ điều khiển lệnh | Lệnh số lượng tương tự bên ngoài, lệnh tốc độ kỹ thuật số, lệnh tốc độ nhiều giai đoạn, lệnh nhích | ||
| Chế độ làm mịn lệnh | Lọc thông thấp, đường cong S mượt mà | |||
|
Đầu vào lệnh tương tự |
Phạm vi điện áp | -10V ~ 10V | ||
| Trở kháng đầu vào | 10 KΩ | |||
| Hằng số thời gian | 200 µs | |||
| Giới hạn mô-men xoắn | Cài đặt kỹ thuật số hoặc giới hạn số lượng tương tự bên ngoài | |||
| Tỷ lệ điều chỉnh tốc độ | 1:5000 (bộ mã hóa 23 bit) | Tốc độ tối thiểu/tốc độ quay định mức của hoạt động ổn định liên tục dưới tải định mức |
||
| Băng thông | 3.000 Hz (bộ mã hóa 23 bit) | |||
|
Tỷ lệ dao động tốc độ |
Biến động tải (0 ~100%) |
Tối đa 0,1% |
Đối với bộ mã hóa 23 bit, khi lệnh tốc độ là tốc độ quay định mức |
|
| Thay đổi điện áp cung cấp ±10% |
Tối đa 0,1% |
|||
| Nhiệt độ môi trường (0 ~ 50°C) |
Tối đa 0,1% |
|||
|
Chế độ |
Chế độ điều khiển - kiểm soát |
Lệnh tương tự bên ngoài, lệnh mô-men xoắn kỹ thuật số | ||
| Chế độ làm mịn lệnh | Lọc thông thấp | |||
|
Đầu vào lệnh tương tự |
Phạm vi điện áp | -10V ~ 10V | ||
| Trở kháng đầu vào | 10 KΩ | |||
| Hằng số thời gian | 200 µs | |||
| Giới hạn tốc độ | Cài đặt kỹ thuật số hoặc giới hạn số lượng tương tự bên ngoài | |||
| Sự chính xác | ±1% (độ chính xác lặp lại hiện tại) | |||
